Буровой насос может выглядеть в спецификации как одна строка: модель, мощность, цена. Но при зарубежной закупке этого недостаточно. Два насоса с одинаковой заявленной мощностью могут отличаться рабочим давлением, производительностью, типом привода, исполнением гидравлической части и совместимостью с уже установленным оборудованием.
А если предприятие покупает не насос целиком, а fluid end, поршни, втулки, клапаны или другой ЗИП, ошибка в одной букве парт-номера может закончиться деталью, которую невозможно установить.
Поэтому закупку бурового насоса лучше начинать не с вопроса «сколько стоит», а с понимания, какой именно насос нужен и в каких условиях он будет работать.
Зачем буровой установке насос
При бурении необходимо постоянно циркулировать буровой раствор: подать его под давлением вниз по бурильной колонне, через долото и затем вернуть на поверхность по затрубному пространству.
Основные буровые насосы относятся к объёмным возвратно-поступательным. Такая конструкция позволяет создавать высокое давление и работать с буровыми растворами, в том числе содержащими абразивные частицы. В циркуляционной системе установки помимо основного насоса могут использоваться и центробежные насосы — например, для подпора на его всасывании.
Отсюда первая ошибка при закупке: слова mud pump или «насос для буровой» ещё недостаточно. Нужно понимать его функцию в конкретной системе.
Какие бывают буровые насосы
В нефтегазовом бурении чаще всего приходится иметь дело с несколькими конструкциями.
Duplex: два поршня
Duplex-насос имеет два поршня или плунжера. Такие насосы применялись на буровых и до сих пор встречаются, в частности на установках для ремонта скважин.
Для современной закупки особенно важно понимать, что старое оборудование может продолжать работать, даже если его первоначальная модель давно снята с производства. Тогда задача заключается уже не столько в поиске нового насоса, сколько в подборе совместимого ЗИП или замены.
SLB определяет duplex как возвратно-поступательный насос с двумя поршнями или плунжерами.

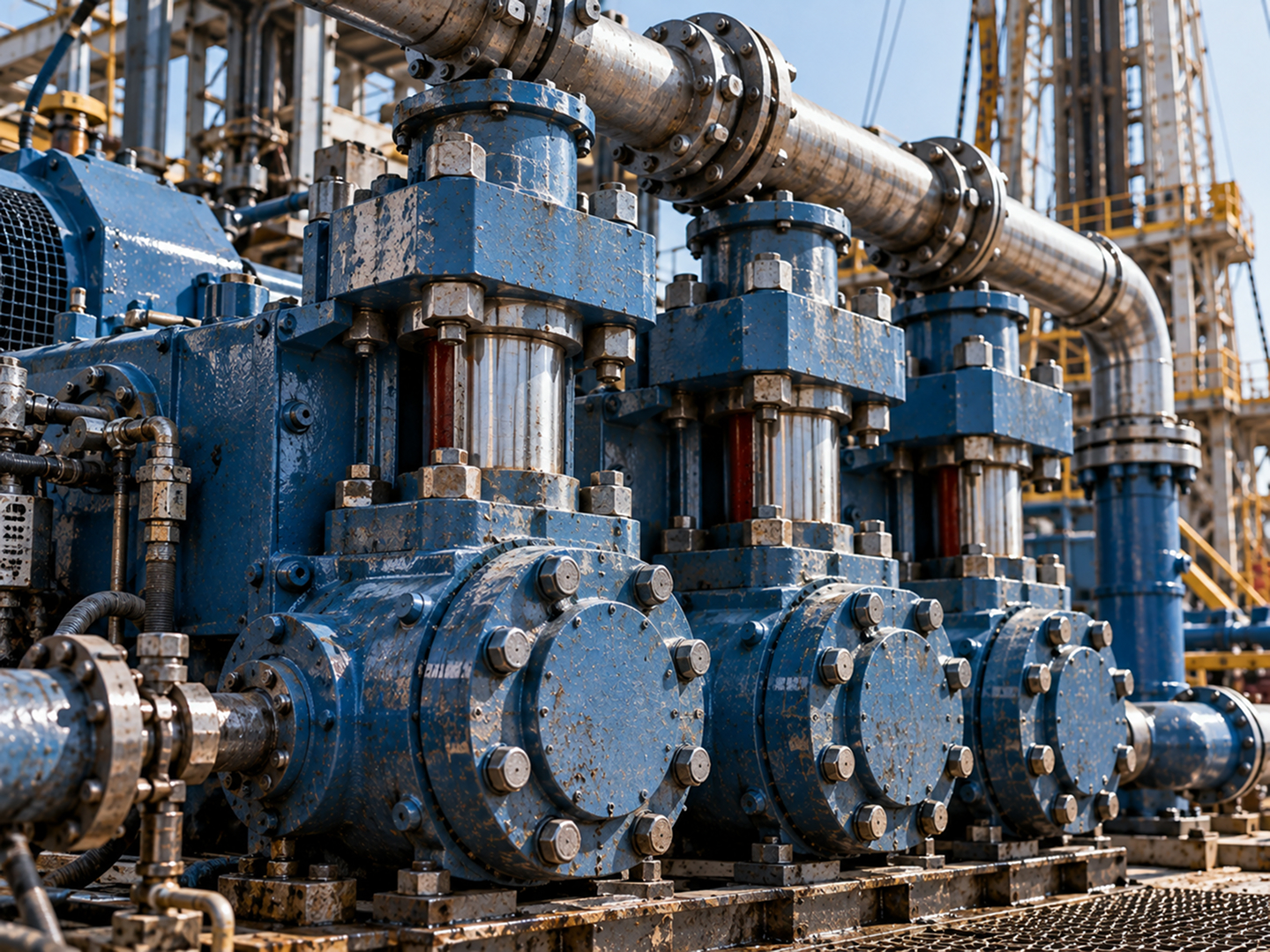

Triplex: три плунжера
Сегодня это одна из наиболее распространённых конструкций для буровых работ.
Triplex имеет три плунжера. По данным SLB, именно такая конфигурация наиболее типична для бурения и обслуживания скважин.
Например, в линейке NOV есть triplex-насосы различных классов мощности — от F-1000 до моделей на 1600–2200 hp. При этом производитель отдельно указывает рабочие параметры: число ходов в минуту, размер втулки, длину хода, параметры цилиндров и передаточное отношение.
Именно поэтому сравнивать два насоса только по мощности некорректно.
Quintuplex: пять плунжеров
Есть и пятицилиндровые конструкции. Их одна из особенностей — более равномерная подача и меньшие пульсации по сравнению с традиционным triplex.
Например, Weatherford для своего EQ-2200 Quintuplex указывает пять цилиндров и заявляет меньшую вариацию потока по сравнению с сопоставимым triplex-насосом.
Но из этого не следует, что quintuplex автоматически «лучше». Выбор зависит от режима бурения, существующей установки, требований к производительности, обслуживанию и доступности комплектующих.
Ищете конкретный буровой насос или ЗИП, которого нет у российских поставщиков?
Пришлите нам имеющиеся данные и Custom Solutions найдёт подходящую позицию за рубежом и организуем её поставку прямо до вашего склада. Найдём поставщика, всё проверим, проведём международную оплату, перевозку, пройдём таможенное оформление и доставим к вам. Успешно работаем с этим более 10 лет.
→ Нажмите здесь, чтобы найти и привезти буровой насос или ЗИП
Мощности недостаточно: что нужно знать перед заказом
Представим, что в заявке написано:
Mud pump, 1600 HP.
Поставщик действительно может найти насос на 1600 л. с. Но это ещё не означает, что оборудование подойдёт.
Для нормального подбора понадобятся как минимум рабочее давление и требуемая подача, допустимая частота ходов, размер и диапазон втулок, длина хода, параметры всасывающего и нагнетательного подключения, исполнение привода и характеристики бурового раствора.
Особенно важно сопоставлять давление и производительность одновременно. Насос должен обеспечивать необходимый режим именно в рабочей точке, а не просто иметь подходящую цифру мощности на шильдике.
Поэтому технический паспорт и заводская спецификация перед закупкой важнее короткого коммерческого описания.

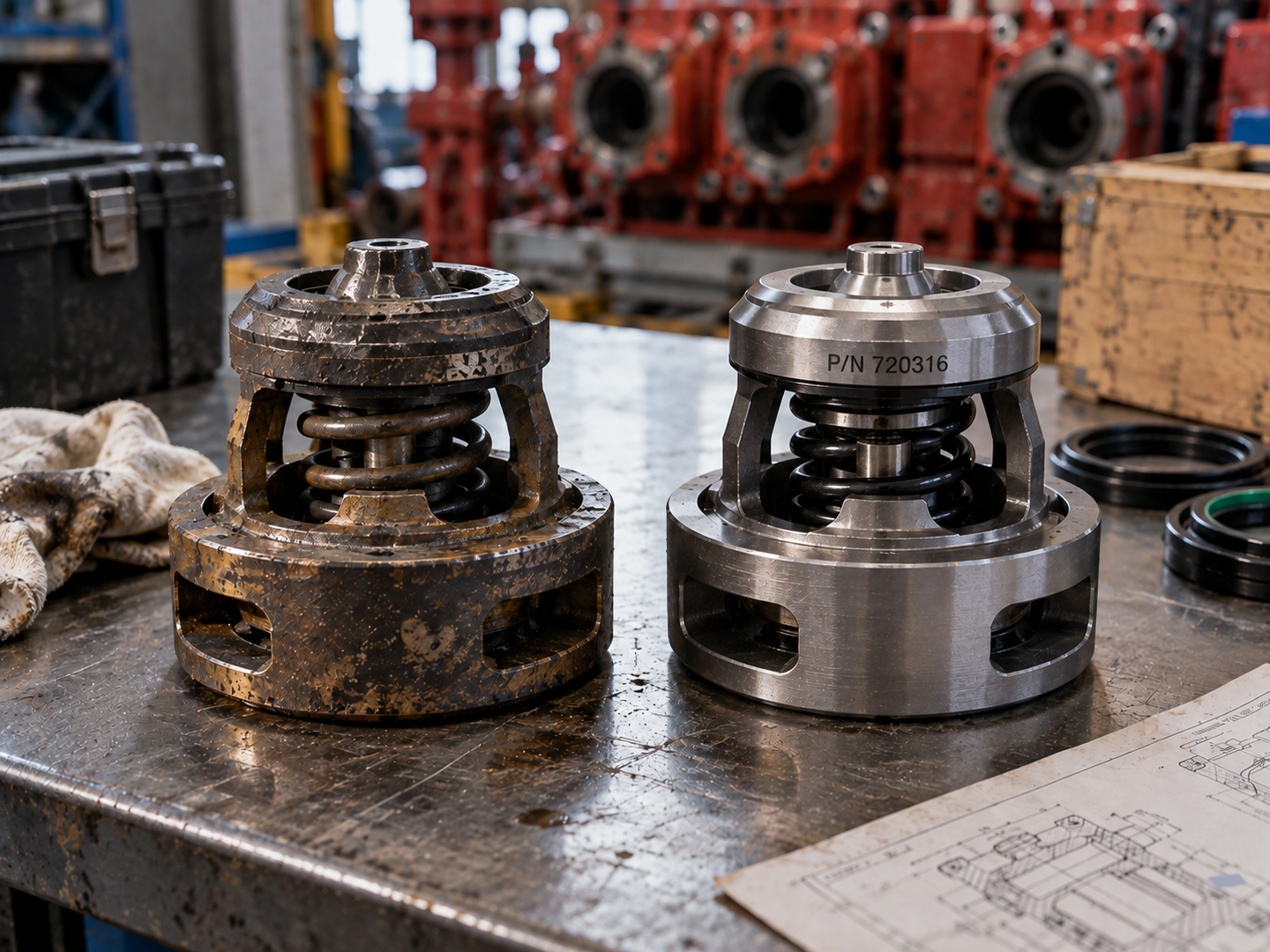

Если нужен не насос, а запчасть
У буровых насосов есть изнашиваемая гидравлическая часть. В работе приходится менять втулки, поршни, клапаны, седла, уплотнения и другие элементы.
И здесь закупка иногда становится сложнее, чем покупка самого агрегата.
Например, предприятие присылает старый парт-номер. У поставщика такой позиции уже нет, но есть «полный аналог». До оплаты нужно выяснить, действительно ли новый номер заменяет старый, для каких моделей насосов он предназначен и совпадают ли исполнение и размеры.
Для крупных узлов желательно связывать в одной заявке:
производителя → модель насоса → серийный номер → старый парт-номер → требуемую позицию.
Если номера уже не читаются, нужны фотографии шильдика, детали и места установки, а иногда — чертежи и размеры.
API Spec 7K, например, распространяется в том числе на компоненты поршневых буровых насосов и устанавливает требования к ряду видов бурового и сервисного оборудования.
Новый, восстановленный или просто «как новый»
Это ещё один вопрос, который лучше закрыть до оплаты.
На рынке нефтегазового оборудования можно встретить новый складской остаток, восстановленный агрегат и бывший в эксплуатации насос. При этом в коммерческом предложении состояние иногда описывается слишком широко.
Для дорогостоящей закупки имеет смысл заранее получить сведения о состоянии оборудования, серийном номере, годе выпуска и ремонтах, а также фотографии шильдика и основных узлов. Если насос восстановлен — понять, кто выполнял восстановление и какие детали менялись.
Фраза refurbished сама по себе не говорит, насколько глубоко оборудование было отремонтировано.
Для заказчика это особенно важно потому, что после доставки спорить о состоянии многотонного агрегата значительно сложнее, чем проверить его до отгрузки.
Какие документы понадобятся для ввоза
Жидкостные насосы классифицируются в товарной позиции 8413 ТН ВЭД ЕАЭС, внутри которой существует множество отдельных субпозиций — в том числе для различных типов объёмных возвратно-поступательных насосов. Конкретный код определяется характеристиками конкретного оборудования.
Просто взять код из старой поставки или из инвойса иностранного продавца недостаточно.
Кроме того, насосное оборудование прямо упоминается в ТР ТС 010/2011 «О безопасности машин и оборудования». В регламенте отдельно присутствуют как насосное оборудование, так и нефтепромысловое и буровое геологоразведочное оборудование. Поэтому требования к подтверждению соответствия нужно определять по конкретной комплектации и назначению ещё до отправки.
Для подготовки поставки обычно потребуются нормальное техническое описание, паспорт или datasheet, сведения о производителе и модели, характеристики и документы на оборудование. Если в инвойсе останется только drilling pump, часть необходимой информации всё равно придётся запрашивать позже.
Логистику стоит считать до покупки

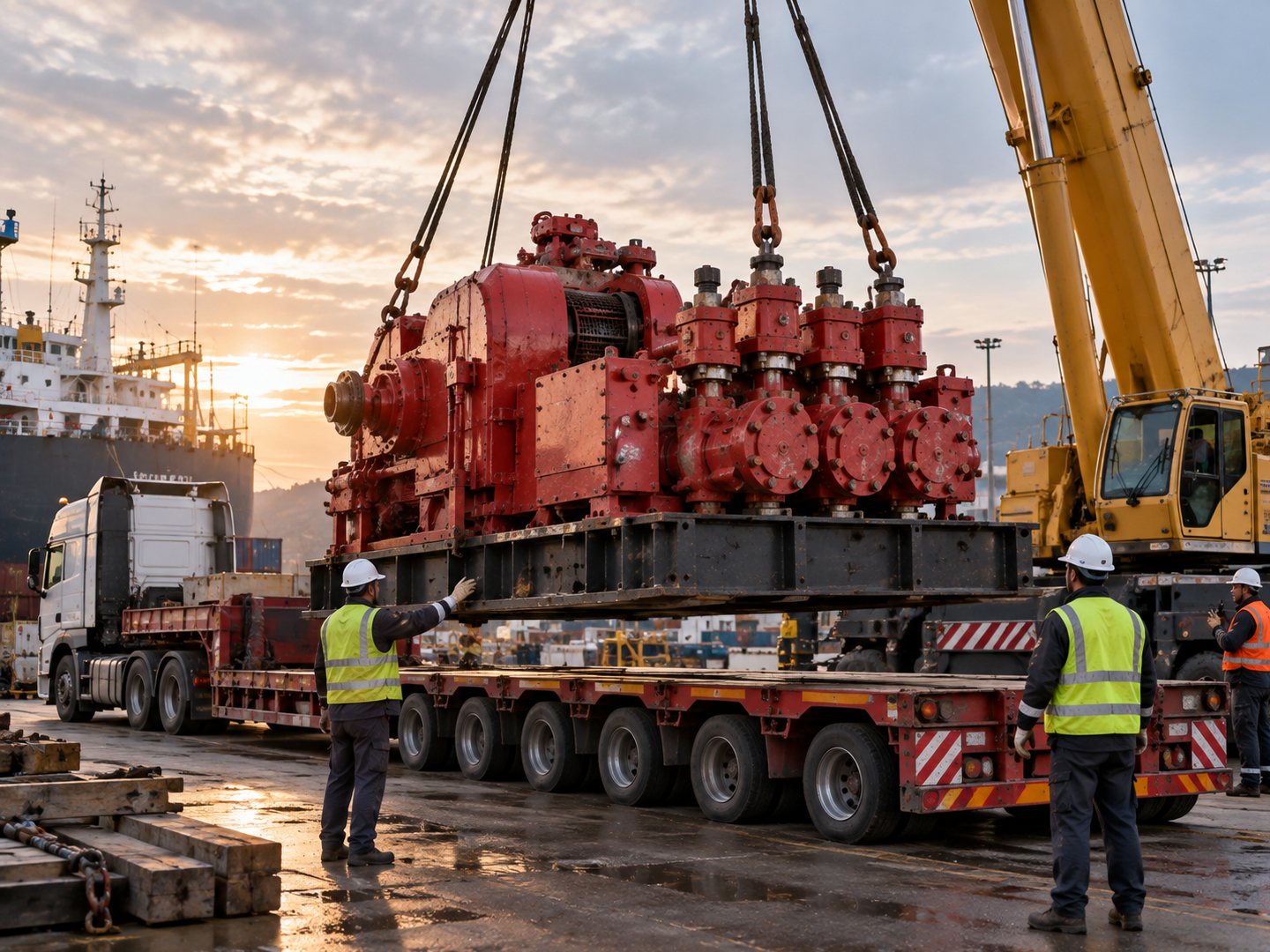

Буровой насос — тот случай, когда цена доставки может существенно влиять на экономику закупки.
Например, промышленный mud pump может весить десятки тонн. У конкретных моделей отличаются не только масса, но и габариты самого агрегата и комплектной установки. Производители поэтому приводят эти характеристики отдельно в технических спецификациях.
До согласования маршрута нужны:
размеры оборудования в транспортном состоянии;
масса брутто;
количество грузовых мест;
размеры и масса дополнительного оборудования;
тип упаковки;
точки строповки и требования к перегрузке.
Иначе после покупки может выясниться, что рассчитанная схема перевозки вообще не подходит по весу или габаритам.
Для ЗИП ситуация обратная: небольшой критичный узел иногда разумнее отправить авиацией, если простой буровой установки стоит дороже ускоренной логистики.
Что в итоге проверять перед закупкой
При импорте бурового насоса цена поставщика — только одна часть решения.
До оплаты нужно свести в одну картину сам насос и требуемые параметры, его совместимость с существующей системой, состояние оборудования, комплектность, парт-номера ЗИП, документы, требования к ввозу, размеры груза и реальную логистику.
Тогда закупка превращается не в поиск «похожего насоса за хорошую цену», а в поставку конкретного оборудования под конкретную буровую.
